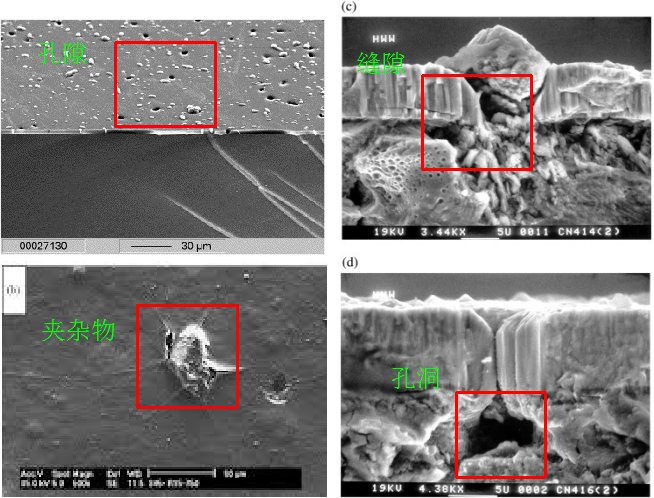

玫瑰金真空91香蕉APP成人污在线看後生鏽的原因：理想的PVD膜層連續致密，實際生產中的膜層往往有種種缺陷，示意圖如下所示。實際PVD膜層形貌如右上圖所示，膜層內可能有夾雜物、沙孔、通孔等，通過這些缺陷，膜層外麵的液體可以滲透到膜層內部，甚至到達基材表麵，從而引發基材的腐蝕。

玫瑰金真空91香蕉APP成人污在线看後耐蝕性測試失效機理：

1） 鹽霧測試時，樣品表麵吸附了一層NaCl溶液，溶液可以沿著膜層缺陷滲透到膜層內部甚至到達基材表麵。

2）由於膜層中的Au、Ti比基材中的Fe耐蝕性好，形成原電池時，膜層和基材接觸處的缺陷位置的Fe充當陽極，PVD膜層充當陰極，此時屬於小陽極大陰極類型，陽極腐蝕大大加快。Fe失去電子變成Fe2+， Fe2+和溶液中的Cl-結合生成可溶於水的FeCl2，導致基材出現腐蝕坑。

3）缺陷位置優先腐蝕，基材發生的是不均勻腐蝕，因此導致局部嚴重穿孔等失效。

玫瑰金真空91香蕉APP成人污在线看後生鏽改善方案：

1） 減少不鏽鋼素材表麵的缺陷（PVD厚度隻有1～2um，所以微米級別的缺陷都會導致性能缺陷）

2）增加PVD膜層的致密性和厚度

3）增加AF等後處理方式

以上方案理論上可以減少玫瑰金91香蕉APP成人污在线看後產品生鏽的幾率，並且對其他性能不產生明顯的影響。但是不能保證鹽霧測試的100%通過。
